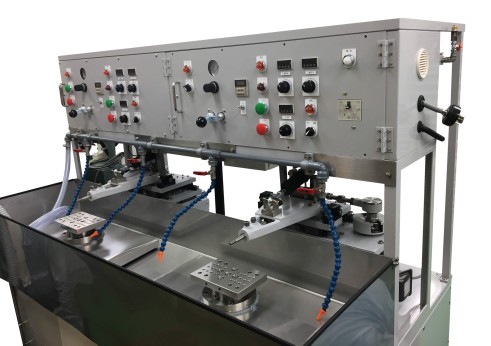

シリンドリカル研磨機　PCS-2型

・シリンドリカルレンズ用の研磨機です

・上軸揺動が前後左右に移動します

・錘による逆圧装置仕様です
　(エアーによる逆圧装置仕様もできます)

・軸数、揺動幅、水受の分割やテフロン加工等
　お客様のご要望にお応えいたします


動きを動画で確認いただけます

・軸数　　　　　2
・軸間　　　　　780mm
・上軸揺動幅　　140mm(前後±70mm) 60mm(左右±30mm)
　　　　　　　　回転数 0〜150rpm(デジタル表示)
　　　　　　　　モーター 0.75Kw 1/10 AC200V
・下軸揺動幅　　140mm(左右±70mm)
　　　　　　　　回転数 0〜150rpm(デジタル表示)
　　　　　　　　モーター 0.75Kw 1/10 AC200V
・加圧　　　　　エアシリンダー方式
・タイマー付
・機械寸法　　　1560(横)×980(奥)×1450(高)
・重量　　　　　約850Kg

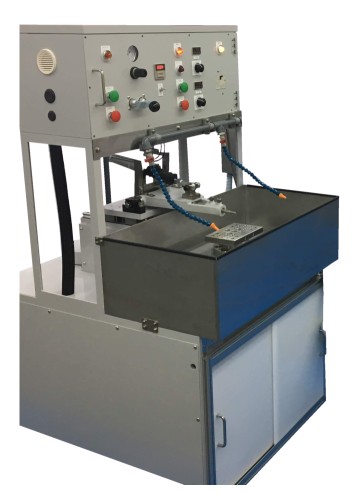

シリンドリカル研磨機　PCS-1型

・シリンドリカルレンズ用の研磨機です

・錘による逆圧装置仕様です
　(エアーによる逆圧装置仕様もできます)

・軸数、揺動幅、水受の分割やテフロン加工等
　お客様のご要望にお応えいたします


動きを動画で確認いただけます

・軸数　　　　　1
・上軸揺動幅　　140mm(前後±70mm)
　　　　　　　　回転数 0〜150rpm(デジタル表示)
　　　　　　　　モーター 0.75Kw 1/10 AC200V
・下軸揺動幅　　140mm(左右±70mm)
　　　　　　　　回転数 0〜150rpm(デジタル表示)
　　　　　　　　モーター 0.75Kw 1/10 AC200V
・加圧　　　　　エアシリンダー方式
・タイマー付
・機械寸法　　　780(横)×980(奥)×1450(高)
・重量　　　　　約500Kg
