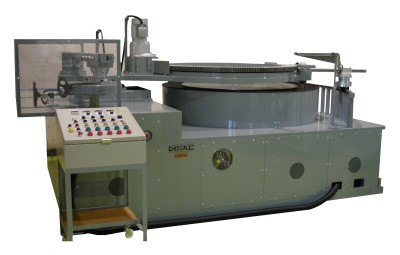

揺動式ラップ盤　ILP-1200S型

・ラップ盤と揺動の組合せにより
　高精度な平坦加工ができます

・独自の設計により、より大きな製品の加工を
　省スペースで行える構造になっています

・定盤寸法
　Φ３００〜Φ２５００まで製作いたします
 石定盤寸法
mm
 Φ1200×250
 リング内径
mm
 Φ1200
 最大加工物
(○−□)mm
 Φ1180−□840
 前後移動量
mm
 0〜350
 左右揺動量
mm
 700
 定盤回転数
rpm
 0〜10
 定盤モータ
Kw
 3,7　1:15
 クランク回転数
rpm
 0〜10
 クランクモータ
Kw
 3,7　1:15
 リング回転数
rpm
 0〜15
 リングモータ
Kw
 0,75　1:50
 定盤までの高さ
mm
 995
 本体寸法
mm
 2100×3000×1580
 総重量
Kg
 6000

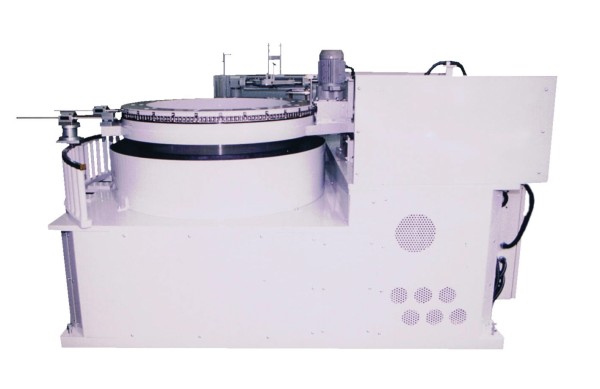

揺動式ラップ盤　ILP-900S型

 石定盤寸法
mm
 Φ900
 リング内径
mm
 Φ900
 最大加工物
(○−□)mm
 Φ800−□550
 前後移動量
mm
 0〜250
 左右揺動量
mm
 500
 定盤回転数
rpm
 0〜20
 定盤モータ
Kw
 2,2
 クランク回転数
rpm
 0〜20
 クランクモータ
Kw
 2,2
 リング回転数
rpm
 0〜20
 リングモータ
Kw
 0,4
 定盤までの高さ
mm
 900
 本体床寸法
mm
 1500×2100
 総重量
Kg
 3000

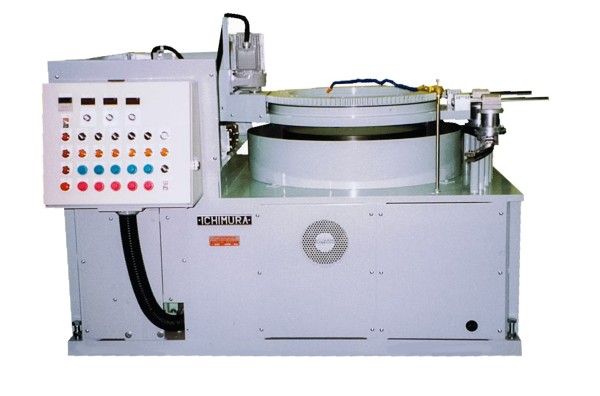

揺動式ラップ盤　ILP-600S型

 石定盤寸法
mm
 Φ600
 リング内径
mm
 Φ600
 最大加工物
(○−□)mm
 Φ500−□320
 前後移動量
mm
 0〜170
 左右揺動量
mm
 300
 定盤回転数
rpm
 0〜20
 定盤モータ
Kw
 1,5
 クランク回転数
rpm
 0〜20
 クランクモータ
Kw
 1,5
 リング回転数
rpm
 0〜20
 リングモータ
Kw
 0,4
 定盤までの高さ
mm
 790
 本体床寸法
mm
 1200×1700
 総重量
Kg
 1800



揺動式ラップ盤　基本仕様

ILP-600S ILP-900S ILP-1000S ILP-1200S ILP-1800S ILP-2500S
 石定盤寸法
(mm)		 Φ600 Φ900 Φ1000 Φ1200 Φ1800 Φ2500
 リング内径
(mm)		 Φ600 Φ900 Φ1000 Φ1200 Φ1800 Φ2500
 最大加工物
(○−□mm)		 Φ500−
□320		 Φ800−
□550		 Φ900−
□600		 Φ1100−
□800		 Φ1600−
□1200		 Φ2000−
□1600
 前後移動量
(mm)		 0〜170 0〜250 0〜300 0〜350 0〜600 200〜700
 左右揺動量
(mm)		 300 500 600 700 800 1200
 定盤回転数
(rpm)		 0〜20 0〜20 0〜20 0〜10 0〜10 0〜7
 定盤モータ
(Kw)		 1,5 2,2 2,2 3,7 15 22
 クランク回転数
(rpm)		 0〜20 0〜20 0〜20 0〜10 0〜10 0〜7
 クランクモータ
(Kw)		 1,5 2,2 2,2 3,7 11 15
 リング回転数
(rpm)		 0〜20 0〜20 0〜20 0〜10 0〜10 0〜7
 リングモータ
(Kw)		 0,4 0,4 0,4 0,75 0,75 1,5
 定盤までの高さ
(mm)		 790 900 950 995 1200 1235
 本体床寸法
(mm)		 1200×1700 1500×2100 1800×2500 2100×3000 2300×4000 2300×5380
 総重量
(Kg)		 1800 3000 3500 6000 12000 18000
