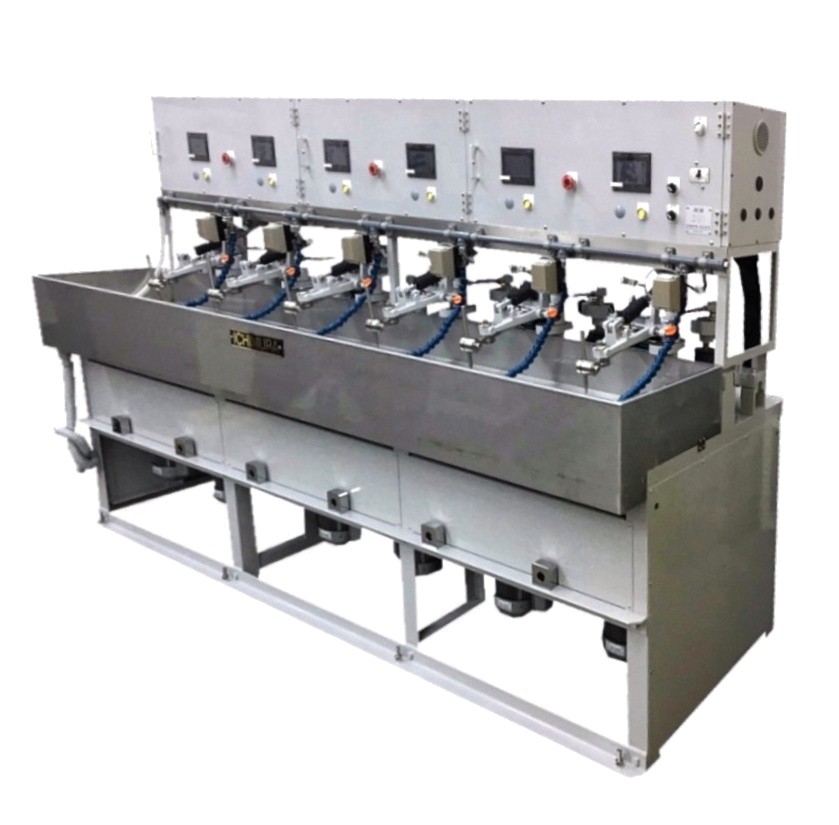

オスカー式研磨機　PHM-6型

・CC-Link搭載（自動化対応）

・手動/自動モード切替

・１軸から製作いたします
・軸数　　　　　6
・軸間　　　　　420mm
・回転数　　　　工作軸 0〜300rpm（デジタル表示）
　　　　　　　　揺動軸 0〜60rpm（デジタル表示）
・加圧　　　　　エアシリンダー方式
・タイマー　　　デジタル表示
・機械寸法　　　2720(横)×960(奥)×1680(高)
・重量　　　　　約1,100Kg

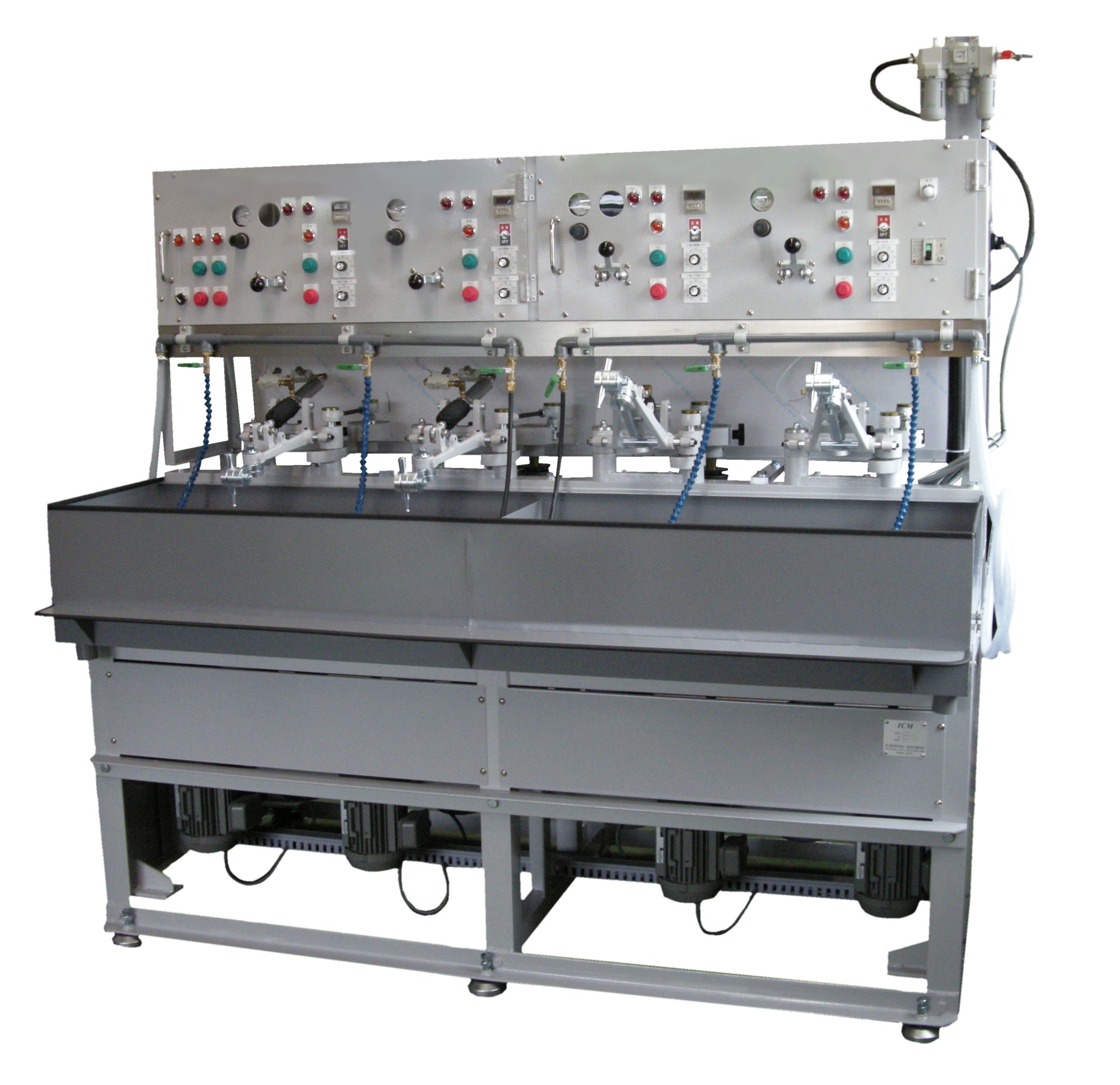

オスカー式研磨機　PHM-4型

・1982年販売以来 長年にわたりご愛顧されている
　オスカー式研磨機のスタンダードです

・工作軸のストッパー取付、
　水受の分割やテフロン加工等
　お客様のご要望にお応えいたします

・１軸から製作いたします
・軸数　　　　　4
・軸間　　　　　420mm
・回転数　　　　工作軸 0〜300rpm（デジタル表示）
　　　　　　　　揺動軸 0〜60rpm（デジタル表示）
・加圧　　　　　エアシリンダー方式
・タイマー　　　デジタル表示
・機械寸法　　　1880(横)×1070(奥)×1680(高)
・重量　　　　　約800Kg



オスカー式研磨機　PLL-3型(特3型)

・発売以来50年、改良を重ねてきた自信作です

・給水仕様、エアシリンダー加圧等、
　ご要望にお応えいたします

・１軸から製作いたします


・軸数　　　　　3
・軸間　　　　　550mm
・回転数　　　　工作軸 0〜180rpm（デジタル表示）
　　　　　　　　揺動軸 0〜90rpm（デジタル表示）
・加圧　　　　　ウェイト方式
・タイマー　　　デジタル表示
・機械寸法　　　1760(横)×870(奥)×1650(高)
・重量　　　　　約780Kg

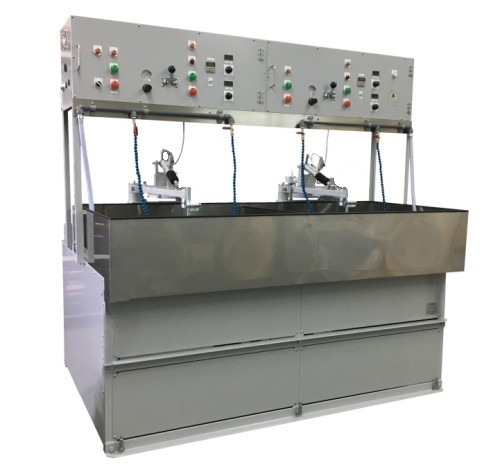

オスカー式研磨機　PL-500型

・大型オスカー研磨機です
　皿径Φ500(最大Φ600)取り付け可能です

・工作軸のストッパー取付、
　水受の分割やテフロン加工等
　お客様のご要望にお応えいたします

・１軸から製作いたします
・軸数　　　　　2
・軸間　　　　　900mm
・回転数　　　　工作軸 0〜37rpm（デジタル表示）
　　　　　　　　揺動軸 0〜37rpm（デジタル表示）
・加圧　　　　　エアシリンダー方式
・タイマー　　　デジタル表示
・機械寸法　　　1830(横)×1320(奥)×1850(高)
・重量　　　　　約750Kg

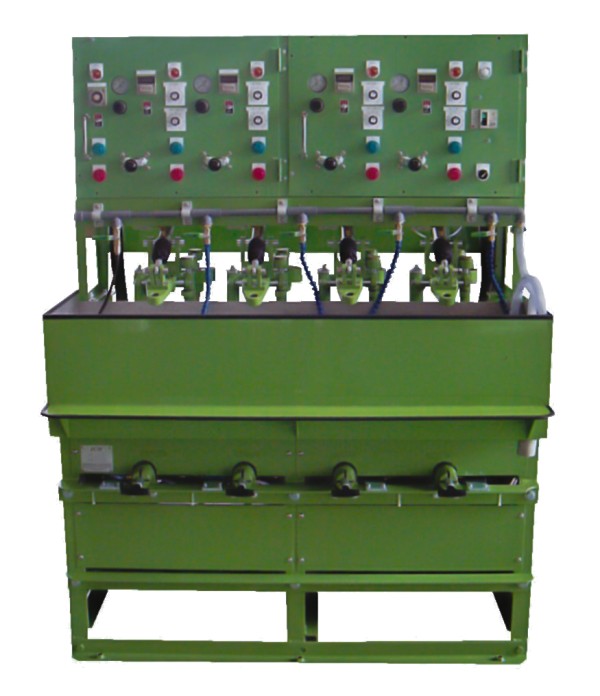

オスカー式研磨機　PHS-4型

・小型･高速タイプのスタンダードです

・回転ストッパー(誤作動防止機能)標準装備

・独自設計のカンザシは任意移動構造です

・１軸から多軸まで対応いたします
・軸数　　　　　4
・軸間　　　　　250mm
・回転数　　　　工作軸 0〜1000rpm（デジタル表示）
　　　　　　　　揺動軸 0〜75rpm（デジタル表示）
・加圧　　　　　エアシリンダー方式
・タイマー　　　デジタル表示
・機械寸法　　　1200(横)×830(奥)×1605(高)
・重量　　　　　約650Kg

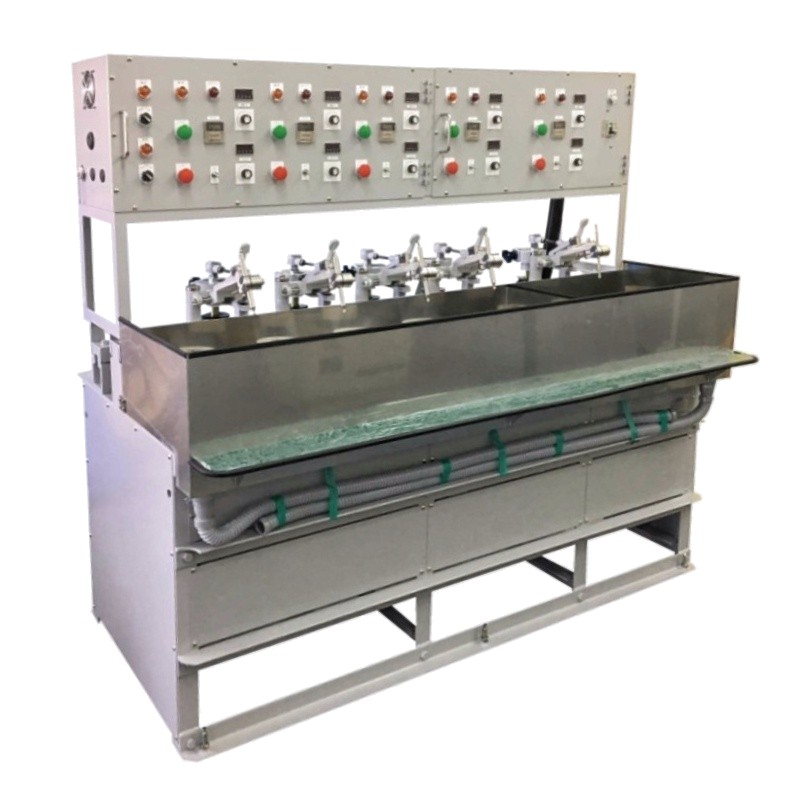

オスカー式研磨機　PST-5型

・高速オスカータイプ

・エアシリンダー加圧等仕様については
　ご要望にお応えいたします
・軸数　　　　　5
・軸間　　　　　250mm
・回転数　　　　工作軸 0〜600rpm（デジタル表示）
　　　　　　　　揺動軸 0〜100rpm（デジタル表示）
・加圧　　　　　ウェイト方式
・タイマー　　　デジタル表示
・機械寸法　　　1700(横)×900(奥)×1525(高)
・重量　　　　　約700Kg



オスカー式研磨機　PL250型

・大型レンズ高精度研磨機(特許第3025546号)

・同機種で軸間寸法の短いPL150型、
　軸間寸法の長いPL350型タイプもございます
・軸数　　　　　4
・軸間　　　　　435mm
・回転数　　　　工作軸 0〜45rpm（デジタル表示）
　　　　　　　　揺動軸 0〜45rpm（デジタル表示）
・加圧　　　　　ウエイト方式
・タイマー　　　デジタル表示
・機械寸法　　　1840(横)×830(奥)×1280(高)
・重量　　　　　約750Kg
