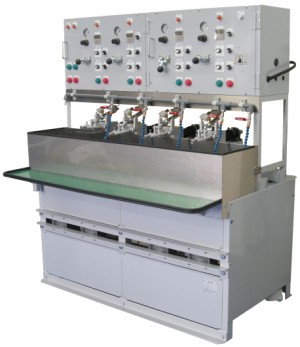

楕円揺動研磨機　PHS-4EB型


・三角アームが楕円揺動します

・仕様についてはご要望にお応えいたします


動きを動画で確認いただけます

・軸数　　　　　4
・軸間　　　　　250mm
・回転数　　　　工作軸 0〜100rpm
　　　　　　　　揺動軸 0〜100rpm
・加圧　　　　　エアシリンダー方式
・タイマー　　　デジタル表示
・機械寸法　　　1500(横)×770(奥)×1580(高)
・重量　　　　　約700Kg

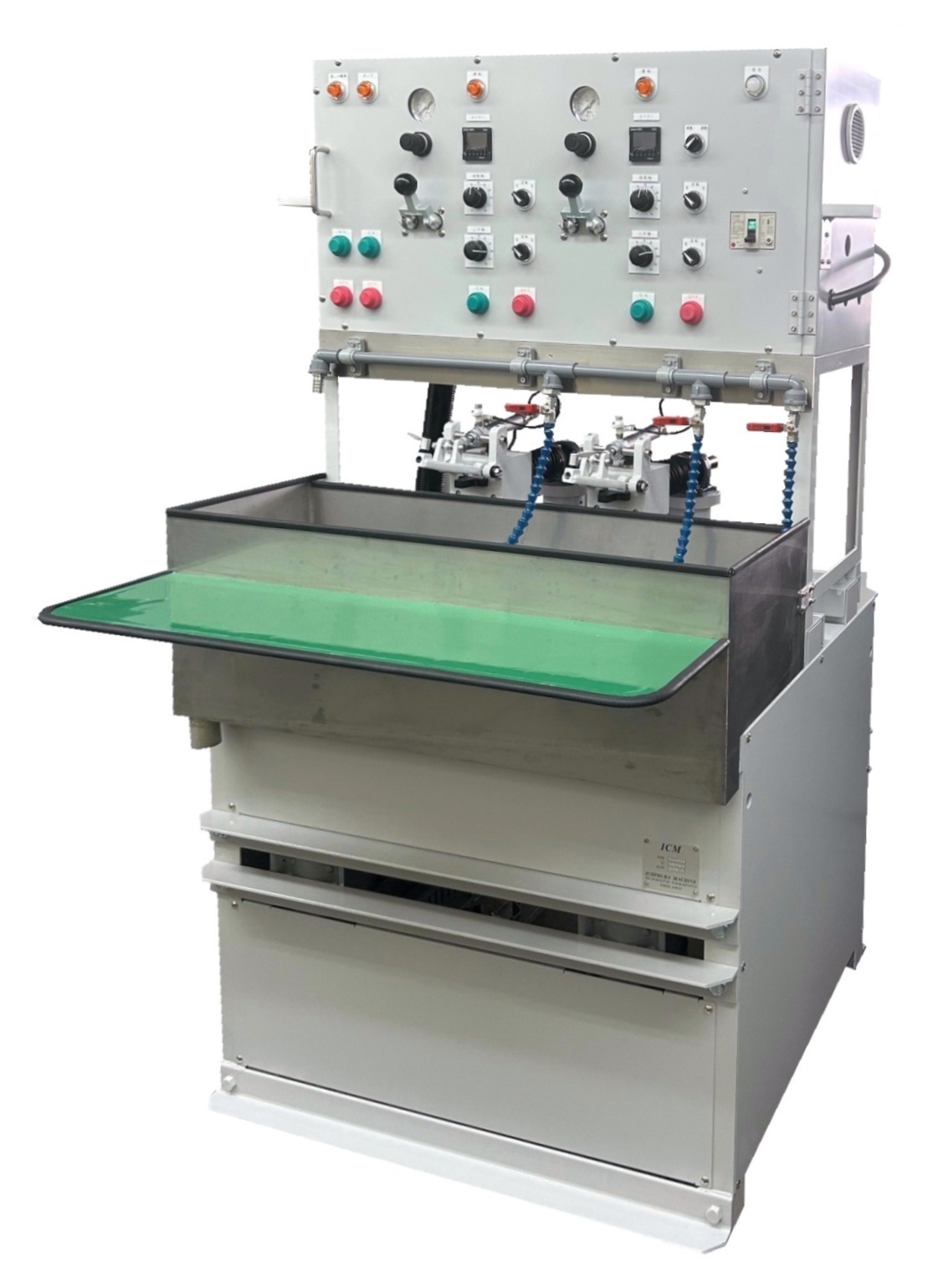

楕円揺動研磨機　PHS-2EB型


・三角アームが楕円揺動します

・軸数　　　　　2
・軸間　　　　　250mm
・回転数　　　　工作軸 0〜1500rpm
　　　　　　　　揺動軸 0〜80rpm
・加圧　　　　　エアシリンダー方式
・タイマー　　　デジタル表示
・機械寸法　　　850(横)×770(奥)×1590(高)
・重量　　　　　約350Kg
